СТБ вентиляция

СТБ вентиляция.Требования к системам вентиляции, кондиционирования и воздушного отопления.

Введение

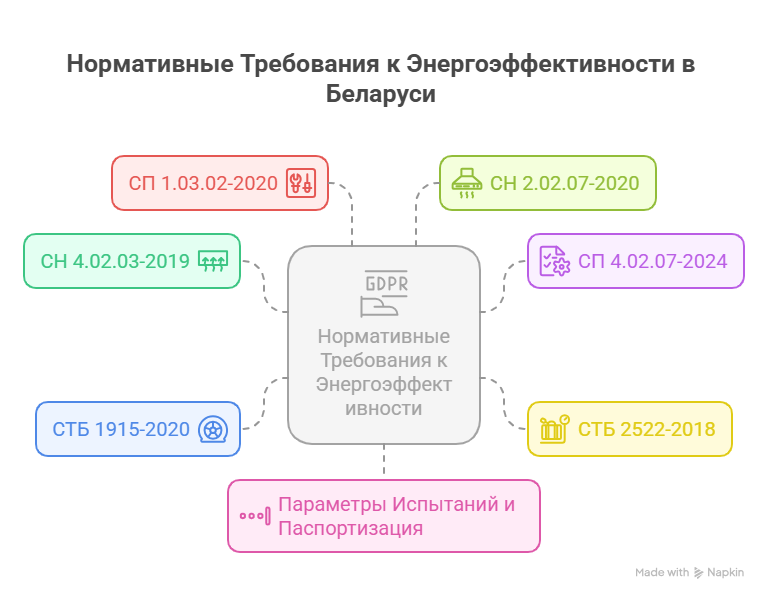

Системы вентиляции, кондиционирования и воздушного отопления обеспечивают комфорт, безопасность и энергоэффективность зданий. В Республике Беларусь их проектирование, монтаж и эксплуатация регулируются нормативными документами, включая СН 4.02.03-2019, СП 4.02.07-2024, СТБ 2522-2018, СТБ 1915-2020 и СП 1.03.02-2020. Настоящая статья описывает ключевые требования к этим системам, включая герметичность воздуховодов, контроль качества, испытания и оформление документации.

СН 4.02.03-2019: Основы проектирования систем вентиляции

Строительные нормы СН 4.02.03-2019 «Отопление, вентиляция и кондиционирование воздуха» (введены с 08.09.2020) устанавливают требования к проектированию систем вентиляции. Согласно пункту 7.11.8 (разделы 7 и 9):

  • Транзитные участки воздуховодов (коллекторы, шахты и другие вентиляционные каналы) должны соответствовать классу герметичности В по СТБ 2522.
  • В остальных случаях воздуховоды принимаются класса герметичности А.
  • Класс герметичности С применяется, если:
    • Перепад давления между воздухом в воздуховоде и помещением составляет 1000–2000 Па;
    • Утечка воздуха может привести к невыполнению требований по параметрам микроклимата или качеству воздуха в помещении.
  • Класс герметичности D предусматривается по заданию на проектирование.

Герметичность воздуховодов минимизирует потери воздуха, повышая энергоэффективность и снижая эксплуатационные расходы.


СП 4.02.07-2024: Контроль качества на всех этапах

СП 4.02.07-2024 «Системы вентиляции и кондиционирования воздуха зданий и сооружений. Контроль качества работ» (введен с 23.08.2020) определяет порядок контроля качества:

  • Входной контроль (пункт 4.4): Проверка материалов и оборудования перед монтажом.
  • Операционный контроль (пункт 4.5): Ежедневный мониторинг качества выполнения работ.
  • Приемочный контроль (пункт 4.7): Итоговая проверка с оформлением актов (приложение А).

Пункт 5.3.1.2 требует изготовления воздуховодов в соответствии с СТБ 1915. Пункт 6.5.25 устанавливает, что герметичность системы воздуховодов проверяется, если это предусмотрено проектом, с учетом допустимых утечек по СТБ 2522.

Герметизация вентиляционных каналов

Монтаж и испытания: ключевые стандарты и параметры СТБ вентиляция

СТБ 2522-2018: Испытания герметичности

СТБ 2522-2018 (EN 12237:2003) «Вентиляция в зданиях. Система воздуховодов. Прочность и герметичность воздуховодов из тонколистового металла круглого поперечного сечения» устанавливает классы герметичности (A, B, C, D) и методику испытаний. Проверяется минимум 10% системы на утечку воздуха под заданным давлением. Результаты фиксируются в акте по форме, приведенной в приложении П СП 4.02.07-2024.

СТБ 1915-2020: Технические условия воздуховодов

СТБ 1915-2020 «Воздуховоды металлические вентиляционные. Технические условия» (введен с 01.06.2020, взамен СТБ 1915-2008) классифицирует воздуховоды:

  • По назначению:
    • ВВ: для систем вентиляции, воздушного отопления и кондиционирования.
    • ВА: для систем аспирации и пневмотранспорта.
    • ВП: для систем противодымной вентиляции.
  • По классу герметичности: A, B, C, D.

Производители обязаны проводить периодические испытания для подтверждения качества продукции.

Герметизация фланцев воздуховодов

СП 1.03.02-2020: Монтаж систем

СП 1.03.02-2020 «Монтаж внутренних инженерных систем зданий и сооружений» (введен с 20.12.2024) регулирует монтаж систем вентиляции:

Пункт 6.9: При приемочном контроле проверяется соответствие класса герметичности по СТБ 2522, результаты оформляются актом (приложение П).

Пункт 4.13: Испытания на герметичность проводятся аккредитованной лабораторией в соответствии с ГОСТ ISO/IEC 17025 и СТБ 2522.

Пункт 5.3.1.2: Воздуховоды изготавливаются по СТБ 1915.

Противодымная вентиляция

СН 2.02.07-2020 «Противодымная защита зданий и сооружений при пожаре. Системы вентиляции» (введен с 11.03.2021) устанавливает обязательные требования:

Испытания на герметичность и работоспособность проводятся в соответствии с нормативными требованиями.

Пункт 8.1: Воздуховоды противодымной вентиляции должны быть изготовлены из негорючих материалов и соответствовать классам герметичности B, C, D по СТБ 1915.

Испытания параметров

Согласно СП 4.02.07-2024 (раздел 6), системы вентиляции проверяются на следующие параметры:

Шум: Соответствие ГОСТ 12.1.050.

Работоспособность оборудования: 4 часа под нагрузкой.

Расход воздуха: Соответствие проектным значениям.

Температура: Измерения до и после воздухонагревателя (приложение Л).


Паспортизация систем

СП 4.02.07-2024 (приложение К) требует оформления паспорта на каждую систему вентиляции, включающего:

  • Характеристики вентиляторов и воздухонагревателей.
  • Расход воздуха по помещениям.
  • Данные испытаний (герметичность, температура).

Паспорт подтверждает соответствие системы нормам и упрощает эксплуатацию.


Заключение

Соблюдение требований СН 4.02.03-2019, СП 4.02.07-2024, СТБ 2522-2018, СТБ 1915-2020 и СП 1.03.02-2020 обеспечивает надежность, безопасность и эффективность систем вентиляции, кондиционирования и воздушного отопления. От проектирования до паспортизации — каждый этап важен для создания комфортной и безопасной среды.
