Точная диагностика систем вентиляции, включая проверку их герметичности и определение фактических аэродинамических характеристик, невозможна без использования специализированного измерительного оборудования. В отличие от простых измерений, оценка состояния и работоспособности вентиляционных систем требует применения высокоточных приборов, способных работать в различных условиях и получать данные в соответствии с нормативными методиками, такими как ГОСТ, СТБ и СН.
ООО «Энергетическое агентство» использует современное профессиональное оборудование для проверки герметичности и аэродинамических испытаний, внесенное в реестр средств измерений и регулярно проходящее калибровку. Это гарантирует высочайшую точность и достоверность всех проводимых измерений, будь то проверка промышленных воздуховодов в Минске или испытание систем противодымной защиты в Гомеле.
О компании
Почему для испытаний вентиляции нужно специализированное оборудование?
Системы вентиляции – сложные инженерные сети, работающие с определенными параметрами давления, расхода воздуха и скорости потока. Неточности в измерениях могут привести к неверным выводам о состоянии системы, неправильной оценке эффективности и необоснованным рекомендациям по ремонту или модернизации.
Специализированное оборудование позволяет:
- Создавать и точно поддерживать необходимое давление (избыточное или пониженное) для испытаний на герметичность.
- Измерять сверхмалые объемы утечек воздуха с высокой точностью.
- Определять расход воздуха в воздуховодах различного сечения и на выходных устройствах.
- Фиксировать параметры давления и скорости потока в различных точках системы.
- Визуализировать негерметичные участки с помощью дымогенераторов.
Эти возможности особенно важны для испытаний систем противодымной защиты, где герметичность воздуховодов критически влияет на безопасность.

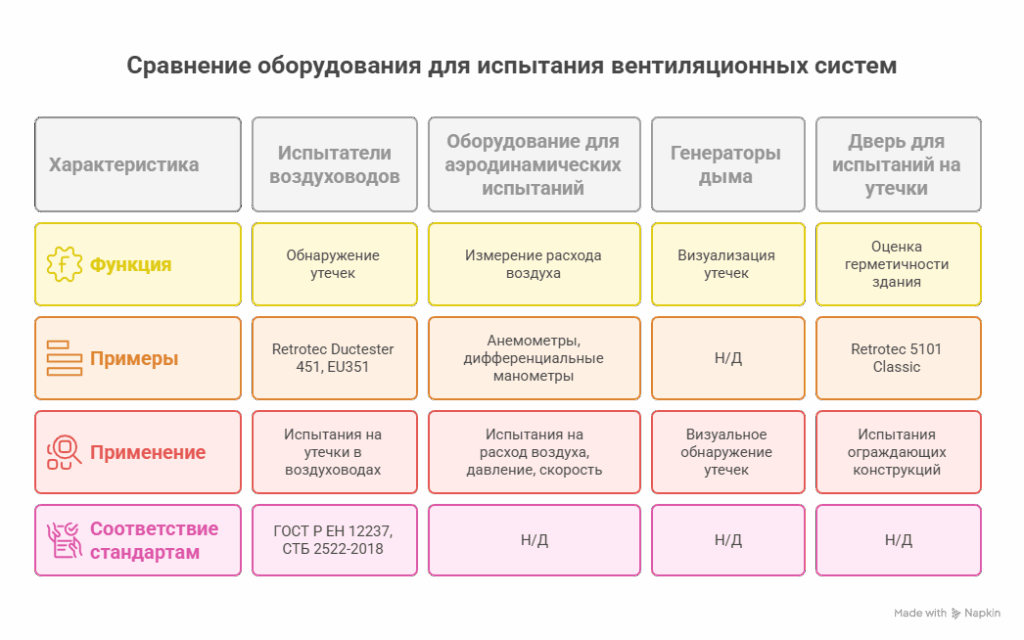

Основные типы оборудования для испытаний вентиляционных систем
Для проведения полного комплекса испытаний вентиляционных систем и воздуховодов используется следующее оборудование:
Оборудование для испытаний на герметичность (Duct Testers)
Duct Testers – это измерительные комплексы для проверки герметичности воздуховодов, состоящие из мощного вентилятора и высокоточного измерительного блока. Вентилятор создает необходимое давление в тестируемом участке, а измерительный блок фиксирует давление и расход воздуха, проходящего через неплотности. По этим данным рассчитывается фактическая утечка и определяется класс герметичности воздуховода в соответствии с нормами, такими как ГОСТ Р ЕН 12237 и СТБ 2522-2018.
Примеры оборудования:
- Retrotec Ductester 451: Используется для проверки промышленных воздуховодов, включая системы противодымной защиты. Подходит для крупных объектов в Минске, Гомеле и Могилёве.
- Retrotec Ductester EU351: Компактное решение для небольших вентиляционных систем.
Эти приборы позволяют проводить испытания в соответствии с международными и национальными стандартами, обеспечивая точные результаты.
Оборудование для аэродинамических испытаний
Для проведения аэродинамических испытаний систем вентиляции, то есть измерения расхода воздуха, давления и скорости потока, используются:
- Анемометры: Приборы для измерения скорости движения воздуха (крыльчатые, тепловые).
- Дифференциальные манометры: Используются совместно с напорными трубками (например, трубкой Пито) для измерения полного, статического и динамического давления, по которым затем рассчитывается скорость и расход воздуха.
- Измерительные диафрагмы и насадки: Специальные приспособления, устанавливаемые в воздуховод для создания перепада давления, по которому рассчитывается расход воздуха.

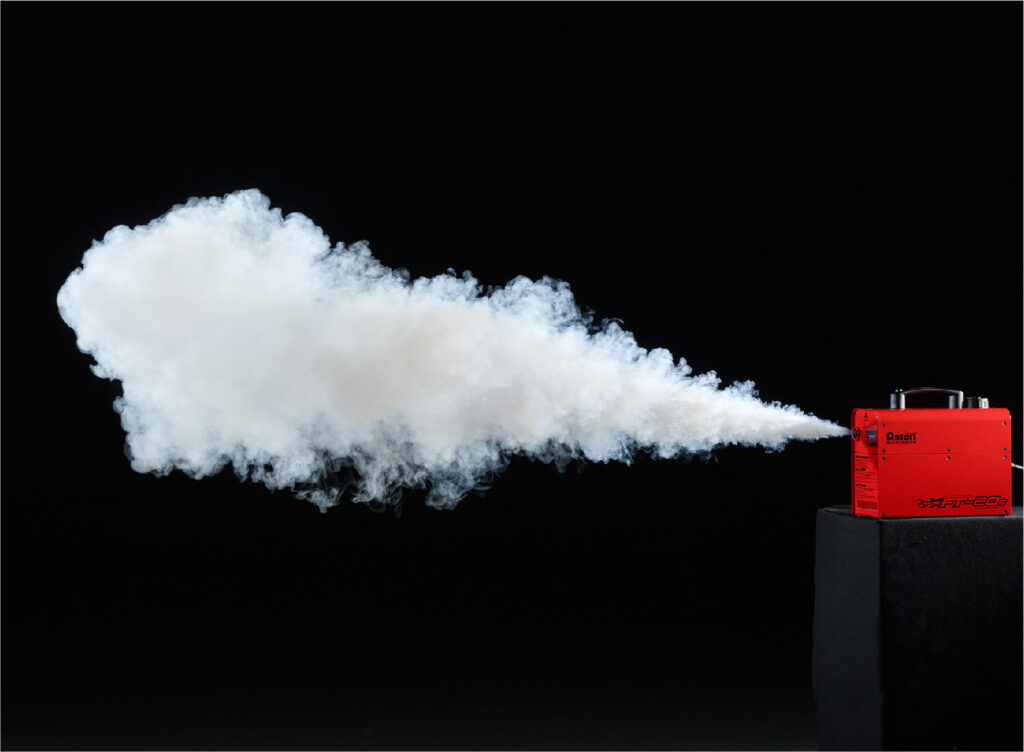

Дымогенераторы для проверки герметичности
Дымогенераторы – эффективный инструмент для визуального обнаружения утечек в воздуховодах и вентиляционных каналах. Безопасный дым подается в герметизированный участок системы под небольшим давлением, а места выхода дыма указывают на неплотности. Этот метод дополняет инструментальные измерения и широко используется для проверки герметичности воздуховодов в Минске, Гомеле и других регионах.
Пример применения: Проверка герметичности дымогенератором на промышленных объектах позволяет быстро выявить дефекты в сварных швах или соединениях.
Методы и стандарты испытаний на герметичность…

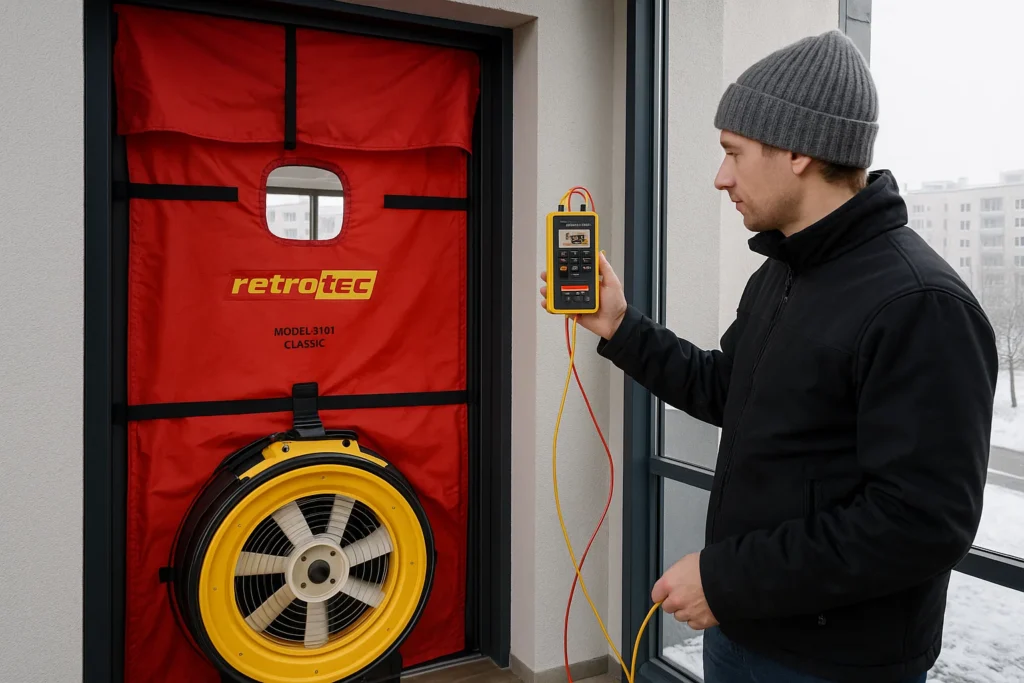

Оборудование для испытаний на воздухопроницаемость зданий (Blower Door)
Оборудование для испытаний на воздухопроницаемость зданий (Blower Door)
Тест «Аэродверь» используется для оценки воздухопроницаемости зданий, включая неплотности вентиляционных каналов. Оборудование Blower Door (например, Retrotec 5101 Classic) состоит из вентилятора, устанавливаемого в дверном или оконном проеме, и измерительного комплекса. Оно создает перепад давления и измеряет расход воздуха, показывая общую неплотность оболочки здания.
Пример: Тест аэродверью в частном доме в Минске помогает выявить утечки воздуха через вентиляционные каналы и окна, повышая энергоэффективность.
Аэродверь Retrotec 5101 Classic
Важность точности и калибровки оборудования
Точность оборудования – ключевой фактор для достоверных результатов. Все приборы, используемые ООО «Энергетическое агентство», проходят регулярную поверку в аккредитованных метрологических лабораториях. Это гарантирует соответствие измерений требованиям ГОСТ, СТБ и СН. Неточное или некалиброванное оборудование может привести к недействительным результатам, что особенно критично для испытаний систем противодымной защиты.
Совет: При выборе исполнителя для испытаний вентиляции в Минске или Гомеле уточняйте, используется ли поверенное оборудование и какие стандарты применяются.
Страница оборудования с перечнем приборов
Периодичность испытаний вентиляционных систем
Согласно нормам СТБ 2522-2018 и СН 4.02.03-2019, аэродинамические испытания и проверки герметичности вентиляционных систем должны проводиться:
- На этапе ввода системы в эксплуатацию.
- Периодически (раз в 1–3 года, в зависимости от типа объекта).
- После ремонта или модернизации системы.
Например, проверка вентиляционных каналов в Гомеле для жилых домов проводится раз в год, а для промышленных объектов – по индивидуальному графику.
Примеры применения оборудования: кейсы
Кейс 1: Проверка промышленных воздуховодов в Минске
На заводе в Минске с помощью Retrotec Ductester 451 была проведена проверка герметичности воздуховодов системы вентиляции. Выявлены утечки в сварных соединениях, устраненные с использованием герметиков. Результат: снижение потерь воздуха на 15% и повышение энергоэффективности.
Кейс 2: Тест аэродверью в частном доме в Гомеле
С помощью Blower Door Retrotec 5101 Classic в частном доме в Гомеле была выявлена неплотность вентиляционных каналов и окон. После герметизации теплопотери сократились на 20%, а расходы на отопление снизились.
Заключение
Качественные испытания на герметичность и аэродинамические испытания систем вентиляции требуют использования современного, точного и поверенного оборудования. Duct Testers, анемометры, дымогенераторы и системы Blower Door позволяют проводить измерения быстро и в полном соответствии с нормами ГОСТ, СТБ и СН.
ООО «Энергетическое агентство» использует профессиональное оборудование для проверки герметичности и аэродинамических характеристик вентиляционных систем, обеспечивая точные результаты для объектов в Минске, Гомеле, Могилёве и по всей Беларуси. Мы поможем выявить утечки, повысить энергоэффективность и обеспечить безопасность ваших систем вентиляции.
