Каждое решение архитектора на стадии проектирования определяет энергоэффективность зданий и сооружений на десятилетия вперед. ООО «Энергетическое агентство», первопроходец технологий герметичности в Беларуси, делится практическим опытом, основанным на 13 годах энергоаудита сотен объектов в Минске и Гомеле. Наш ключевой вывод: 90% проблем с энергопотреблением закладываются на этапе чертежей, но правильные решения могут сократить энергозатраты на 30–50% без удорожания проекта.
Почему энергоэффективность начинается с проектирования
Энергоэффективность зданий — это не только инженерные системы, но и архитектурные решения, которые минимизируют теплопотери и воздухопроницаемость. Непродуманный проект приводит к мостикам холода, избыточной инфильтрации и высоким счетам за отопление. Например, в Минске мы обследовали новостройку, где из-за отсутствия воздушного барьера воздухопроницаемость превышала норму в 4 раза, что увеличивало затраты на отопление на 25% ежегодно.
На стадии проектирования архитектор может:
- Заложить непрерывный тепловой контур (https://energo-audit.by/therm-inspection/).
- Обеспечить герметичность оболочки здания (https://energo-audit.by/uslugi/determination-air-duct-tightness-classes/).
- Оптимизировать вентиляцию и отопление для снижения энергопотребления.

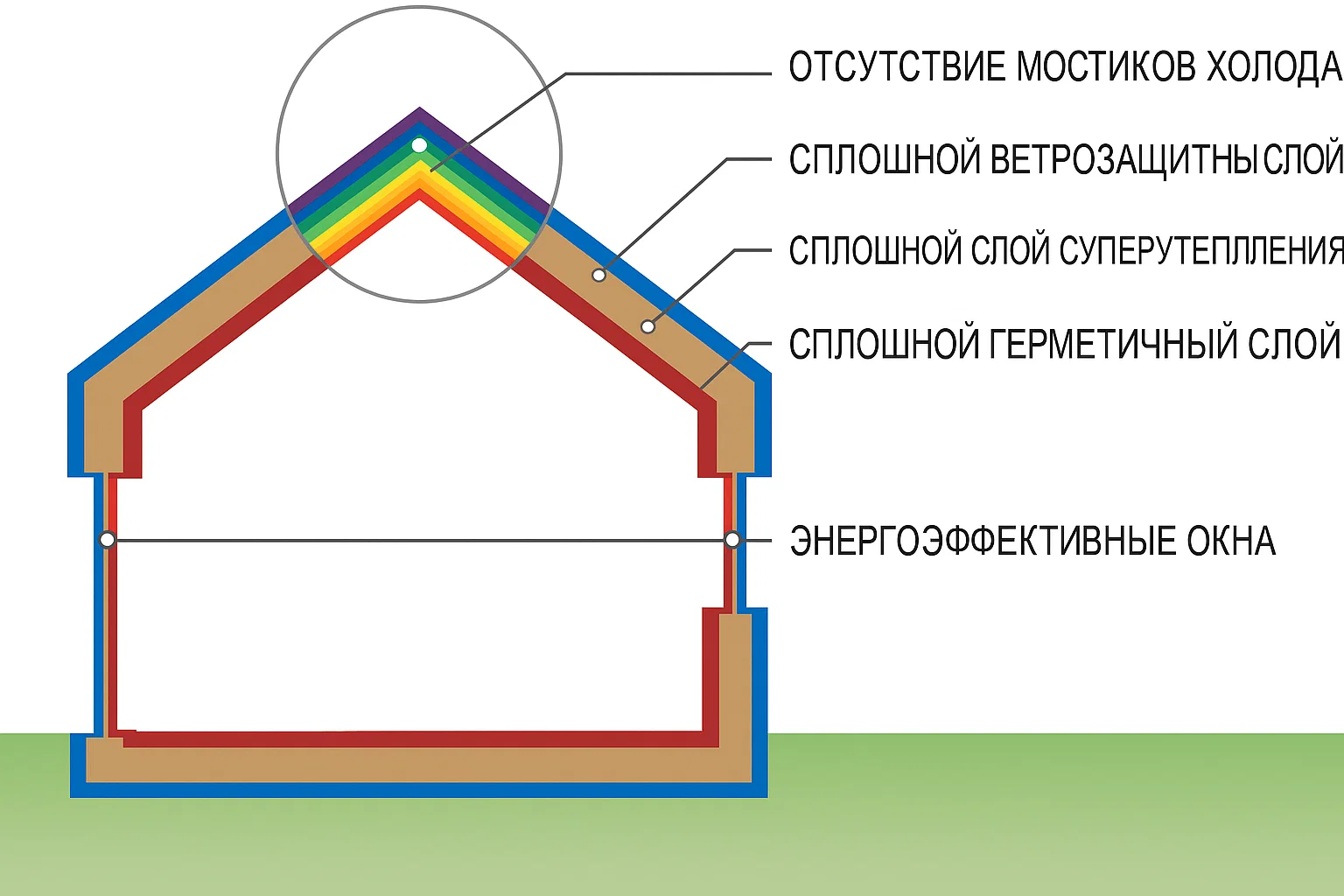

Создание непрерывного теплового контура
Непрерывный тепловой контур — основа энергоэффективности зданий и сооружений. Любые мостики холода увеличивают теплопотери на 10–20%. Вот практические решения:
1. Проектирование углов и стыков
- Избегайте прямых углов на наружных стенах, используйте скругления (радиус ≥200 мм).
- В местах примыкания внутренних стен к наружным добавляйте утеплитель толщиной 50–100 мм.
- Пример: В жилом доме в Гомеле Y-образное примыкание с утеплителем сократило теплопотери на 12%.
2. Оконные и дверные проемы
- Размещайте окна в плоскости утеплителя, смещая их наружу на 2/3 толщины стены (https://energo-audit.by/uslugi-teplovizora-v-minske-kak-sjekonomit-na-teple/).
- Используйте четверти для исключения мостиков холода.

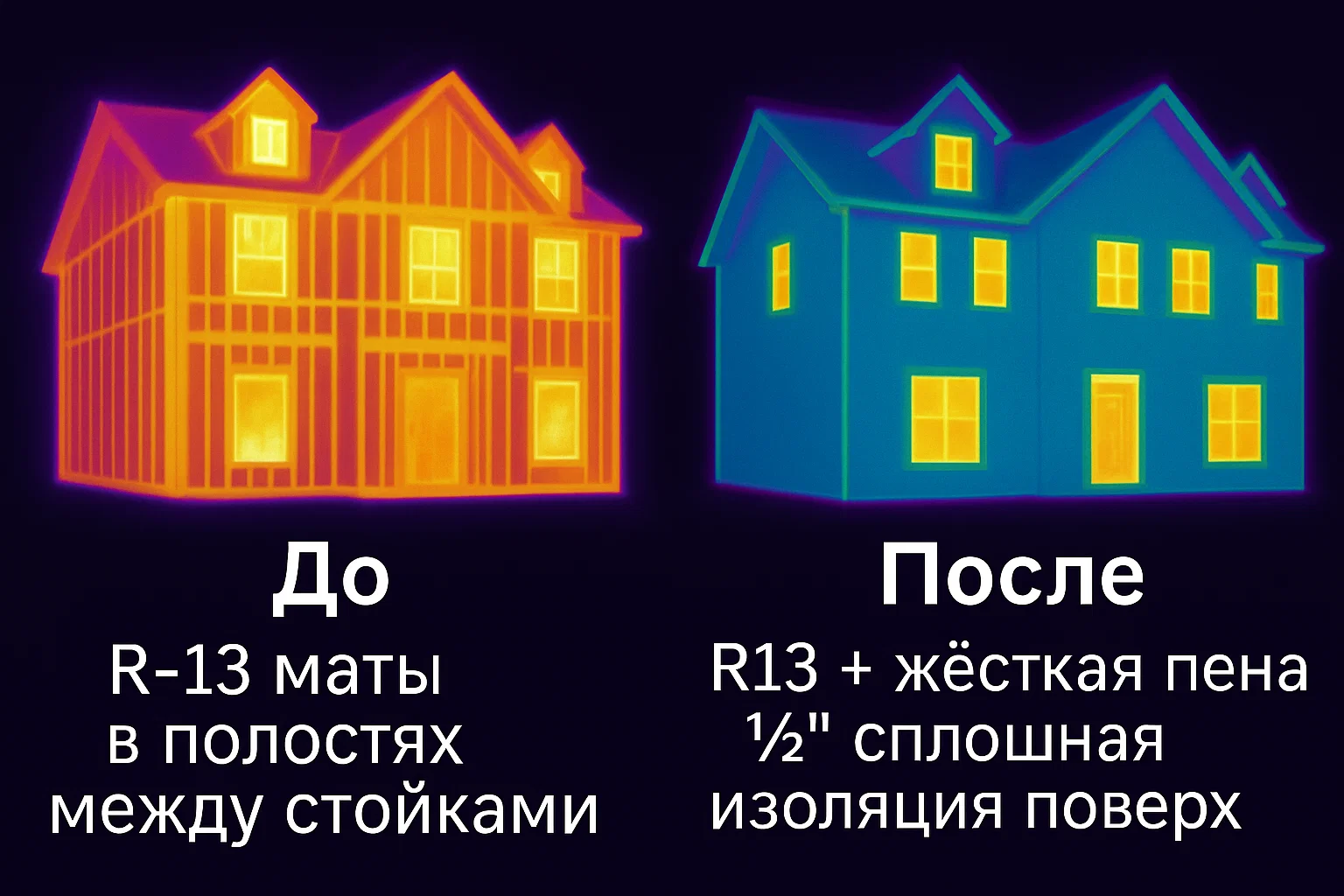

- Проверено: Смещение окон в Минске снизило теплопотери на 18% (тепловизионное обследование).
3. Конструктивные элементы
- Проектируйте балконы с термическими разрывами (термовкладыши в железобетоне).
- Используйте материалы с низкой теплопроводностью для козырьков и консолей.
Чек-лист теплового контура:
- ✅ Нет разрывов в утеплителе на стыках.
- ✅ Термические разрывы для выступающих элементов.
- ✅ Учтена усадка материалов (≥5% для минваты).
- ✅ План раскладки утеплителя с детализацией стыков.
Герметичная оболочка: Воздухонепроницаемость здания
Воздухопроницаемость — ключевой фактор энергоэффективности (https://energo-audit.by/izmerenie-vozduhopronicaemosti-zdanij/). По нормам СТБ 2021-2020, воздухопроницаемость жилых зданий не должна превышать 2,0 м³/(ч·м²) при 50 Па. Однако в 70% проверенных нами домов в Минске этот показатель достигал 6–8 м³/(ч·м²) из-за отсутствия воздушного барьера.
Принципы проектирования воздушного барьера
- Единый барьер:
- Определите несущие стены как основу барьера.
- Все проходки (вентиляция, коммуникации) герметизируйте уплотнителями (https://energo-audit.by/uslugi/ispytanij-germetichnosti-sistem-ventiljacij/).
- Критические зоны:
- Стыки стен с фундаментом: используйте герметизирующие ленты.
- Вводы коммуникаций: гильзы с мастикой.
- Оконные блоки: трехслойная герметизация.
- Планировка:
- Минимизируйте выступы фасада.
- Размещайте техпомещения для сокращения проходок.
Расчет воздухопроницаемости
- Учтите коэффициенты материалов (железобетон: 0,1–0,3 кг/(м²·ч·Па^n); кирпич: 0,5–1,5).
- Добавьте 25% на неплотности.
- Пример: Для дома 1000 м² в Минске расчет показал 1,8 м³/(ч·м²), что соответствует СТБ.
Интеграция инженерных систем
Энергоэффективность зданий и сооружений зависит от синергии архитектуры и инженерных систем.
Вентиляция
- Группируйте вентшахты в центре здания, утепляйте их (толщина = 70% от утепления стен).
- Планируйте сквозное проветривание с высотой потолков 2,7–3,2 м.
- Интегрируйте рекуператоры, размещая забор воздуха в 10 м от выброса (https://energo-audit.by/proverka-ventilyacii-v-dlya-kvartir/).
Отопление
- Зонируйте помещения: кладовые — на север, жилые — на юг.
- Предусмотрите солнечные коллекторы (юг, угол 35–45°) и тепловые насосы (защищённая площадка).
Выбор материалов
Материалы напрямую влияют на энергоэффективность :
- Стены:
- Каркасные (200 мм утеплителя): 0,15 Вт/(м²·К), низкая воздухопроницаемость.
- Монолитный ЖБ + 250 мм утеплителя: 0,13 Вт/(м²·К), оптимально для многоэтажек.
- Окна:
- Сопротивление теплопередаче ≥0,75 м²·К/Вт.
- Площадь остекления: 15–25% фасада.
- Наружные солнцезащитные устройства эффективнее внутренних в 3 раза.
Климатическая адаптация в Беларуси
- Южный фасад: Жилые помещения, до 40% остекления, солнцезащита летом.
- Северный фасад: Техпомещения, до 10% остекления, тамбуры.
- Рельеф: Заглубление первого этажа снижает теплопотери на 12% (кейс в Гомеле).
Контроль качества
- На стадии проекта:
- Расчет теплопотерь (программа THERM).
- Моделирование мостиков холода (Flixo).
- Проверка воздухопроницаемости (WUFI).
- На стадии строительства:
- Проверка геометрии стен.
- Тепловизионное обследование (https://energo-audit.by/therm-inspection/).
- Испытания аэродверью (https://energo-audit.by/proverka-aerodveryu-doma/).
Экономическая выгода
- Затраты: Утеплитель +50 мм (+5% к стоимости стен), качественные окна (+15%), вентиляция (+3%).
- Окупаемость: 5–8 лет для частных домов, 4–7 лет для общественных зданий.
- Рыночная стоимость: Энергоэффективные дома в Минске продаются на 10% дороже.
Инновации в проектировании
- BIM-технологии: Revit + Insight для расчета теплопотерь.
- Адаптивные фасады: Регулируемая вентиляция и светопроницаемость.
- Умные материалы: Аэрогели и вакуумные панели снижают толщину утеплителя в 10 раз.
Чек-лист для архитекторов
- Эскизный проект:
- ✅ Оптимальная ориентация здания.
- ✅ Компактная форма (коэффициент <0,3).
- Проект:
- ✅ Расчет теплопотерь и воздухопроницаемости.
- ✅ Моделирование мостиков холода.
- Рабочий проект:
- ✅ Детализация узлов.
- ✅ Спецификации герметиков и утеплителей.
Заключение
Энергоэффективность зданий и сооружений — конкурентное преимущество архитектора. ООО «Энергетическое агентство» предлагает консультации, энергоаудит и испытания с использованием оборудования Retrotec. Свяжитесь с нами для создания энергоэффективных проектов в Минске и Гомеле:
- Сайт: https://energo-audit.by/
- Телефоны: +375(29)77-88-345, +375(29)77-88-543
- Email: info@energo-audit.by
Проектируйте будущее с энергоэффективностью уже сегодня!
