Герметизация воздуховодов: практическое руководство по технологиям ГермоВент для белорусского рынка

Если ваши счета за отопление растут каждый год, а в помещениях то жарко, то холодно — скорее всего, проблема в негерметичных воздуховодах. Статистика показывает: через щели и неплотности “улетучивается” до трети всей энергии. Хорошая новость в том, что полиуретановые герметики ГермоВент решают эту проблему кардинально — вложения окупаются уже через год-полтора.

Классы герметичности по EN 1507: от “кваса” до класса D

Как оценивают качество герметизации в Европе и у нас

Два основных стандарта регулируют требования к герметичности — европейский EN 1507:2006 и наш белорусский СТБ 2522. Оба документа делят воздуховоды на четыре группы по количеству утечек:

Класс	Допустимые утечки (л/с/м²)	Рабочее давление (Па)	Где применяется	Как называют монтажники
A	До 1,35	±500	Квартиры, небольшие офисы	“Квас” (жаргон)
B	До 0,67	±750	Торговые центры, склады	Нормальный уровень
C	До 0,15	±1000	Больницы, школы	Высокие требования
D	Практически ноль	>1000	Фармзаводы, операционные	Максимум возможного

Связь между качеством работы и результатом:

• Кое-как промазали обычную шинарейку → получили класс A (в народе “квас”)
• Аккуратно поработали с ГермоВентом → классы B и C обеспечены
• Использовали герметичную шинарейку ГермоВент плюс профессиональное нанесение → класс D вполне реален

Что мы герметизируем: технические основы

Прямоугольные воздуховоды: шинарейка как ключевой элемент

Прямоугольные воздуховоды собираются на фланец (шинарейку). Шинарейка бывает двух принципиально разных типов:

Обычная (негерметичная) шинарейка: источник проблем

Почему возникают проблемы:

• Экономят на металле: делают из листа 0,4-0,5 мм вместо нормальных 0,6-0,75 мм
• Профиль сделан без учета герметичности: никаких специальных пазов для герметика
• Гнется при сборке: когда монтажники затягивают большие воздуховоды вентиляционными скобами, тонкий металл деформируется
• Повреждается при транспортировке: на стройке всякое бывает — уронили, помяли, и герметичность нарушена

Как правильно герметизировать обычную шинарейку:

1. Промазать весь периметр — не жалеть герметика
2. Поднять герметик на 3-5 мм вверх по стенке воздуховода
3. Сделать толстый слой — тонкая пленка не поможет
4. Отдельно промазать углы — там концентрируются утечки

Герметичная шинарейка ГермоВент: как это должно быть

Технические отличия:

• “Двадцатка”: металл толщиной 0,6-0,65 мм (почти в полтора раза толще обычной)
• “Тридцатка”: металл 0,75 мм (в два раза прочнее дешевой)
• Специальный паз: куда входит стенка воздуховода, а внутри уже есть немного герметика
• Не деформируется: при сборке держит форму, скобы не гнут

Характеристика	Дешевая шинарейка	ГермоВент “двадцатка”	ГермоВент “тридцатка”
Толщина металла	0,4-0,5 мм	0,6-0,65 мм	0,75 мм
Защитное покрытие	80-120 г/м² цинка	150-275 г/м² цинка	150-275 г/м² цинка
Герметизирующий паз	Нет	Есть	Есть
Что герметизируем	Весь периметр	Только углы	Только углы
Какой класс получаем	A (в лучшем случае)	B-C	C-D

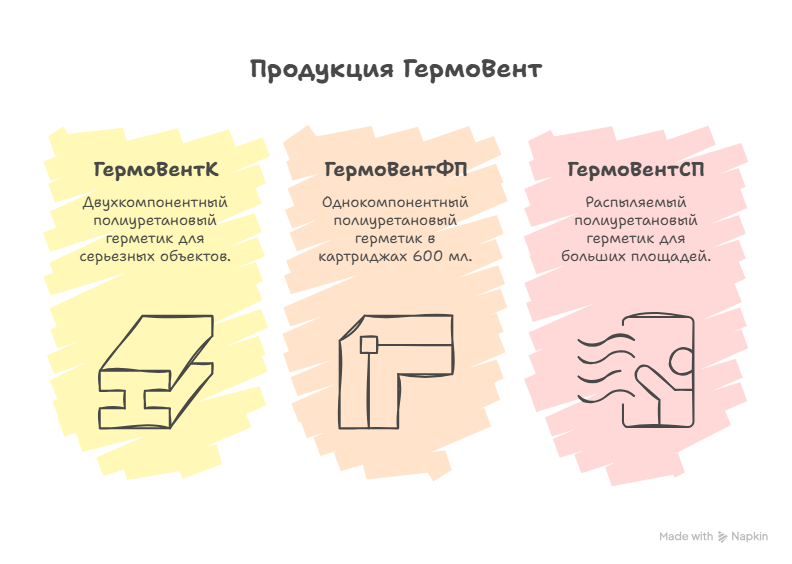

Продукция ГермоВент: системные решения для профессионалов

Продукция ГермоВент соответствует современным требованиям и стандартам, что важно для сертификации по новому техническому регламенту ТР 2025/013/BY.

ГермоВентК: для серьезных объектов

Двухкомпонентный полиуретановый герметик — когда нужна максимальная надежность.

Основные характеристики:

• Документы: изготовлен по СТО 032-37547621-2016, соответствует ГОСТ Р 59522-2021
• Рабочие температуры: можно наносить при морозе до -15°C, работает от -60°C до +70°C
• Выдерживает давление: до 3730 Па — это серьезные нагрузки
• Хорошо держится: адгезия не менее 1,5 Н/мм² к любым строительным материалам
• Правильное смешивание: ровно 10 минут миксером на 300-350 оборотах
• Срок использования: от 4 до 14 часов при комнатной температуре

ГермоВентФП: готовое решение в “колбасе”

Однокомпонентный полиуретановый герметик в картриджах 600 мл — то, что монтажники называют “колбаса”.

Преимущества:

• Стандарты качества: СТО 118-37547621-2017, ГОСТ Р 59522-2021
• Сразу готов к работе — вставил в пистолет и работай
• Не боится солнца — УФ-стойкий, можно использовать снаружи
• Экономит время — монтаж быстрее на треть
• Безопасен для людей — соответствует экологическим требованиям

ГермоВентСП: для больших площадей

Распыляемый полиуретановый герметик — когда объемы большие, а сроки поджимают.

Возможности:

• Скорость работы: покрывает до 100 квадратных метров воздуховодов за час
• Равномерное нанесение даже на сложных соединениях
• Отлично держится на оцинкованной стали
• Универсальность — работает внутри помещений и на улице

Методы нанесения: от кисти до пистолета

Сколько времени занимает работа (для участка 1,25 м с двух сторон)

Способ нанесения	Какой герметик	Время работы	Сколько нужно материала	Какой класс получается
Кисточкой	ГермоВентК (двухкомпонентный)	5,5 минут	0,8-1,2 кг на кв.метр	B-C
Пистолетом	ГермоВентФП (“колбаса”)	4,5 минуты	полкартриджа на 10 стыков	A-B
Распылением	ГермоВентСП	100 кв.м за час	0,3-0,4 кг на кв.метр	C-D

Как правильно работать

С обычной шинарейкой:

1. Очистить поверхность — никакой грязи, жира, ржавчины
2. Прогреть герметик зимой до +15…+25°C в теплом помещении
3. Промазать весь периметр плюс поднять на 3-5 мм вверх
4. Не жалеть материала — лучше переборщить, чем потом переделывать
5. Отдельно проработать углы — они самые проблемные

С герметичной шинарейкой ГермоВент:

1. Вставить в специальный паз — там уже есть небольшое количество герметика
2. Промазать только углы — остальное уже герметично
3. Экономия времени и материалов — до 60% меньше расходов

Производственные проблемы и их решения

Когда у производителя старое оборудование

Плохая завальцовка — частая проблема заводов с изношенными станками:

• Кромки фланцев получаются неровными
• Появляются щели по всей длине
• Что делать: дополнительно герметизировать фланец — либо кисточкой изнутри, либо пистолетом снаружи

Фасонные элементы: 13 потенциальных проблем

Какие детали бывают в системе воздуховодов:

1. Переходы (с одного размера на другой)
2. Тройники для разветвления потока
3. Отводы под 90°, 45°, 30°
4. Радиусные повороты
5. Врезки и патрубки
6. Заглушки
7. Диффузоры и конфузоры (расширения/сужения)
8. Крестовины
9. Y-образные разветвления (“штаны”)
10. Зонты и дефлекторы
11. Шиберы и клапаны
12. Гибкие вставки
13. Компенсаторы температурных расширений

Проблема: если детали не штампованные, а сварные — они негерметичны
Решение: герметизировать на заводе или при монтаже герметиками ГермоВент

Круглые воздуховоды: проще, но есть нюансы

Почему круглые лучше

Круглые (спиральношовные) воздуховоды изначально более герметичны:

• Меньше стыков на метр длины
• Жесткая конструкция
• Качественный заводской шов

Как правильно собирать

Работающие методы:

1. С герметиком ГермоВентФП — проверенное решение
2. С герлентом — специальная лента для круглых труб
3. Комбинированно — лента плюс герметик для ответственных участков

❌ Чего нельзя делать:
Собирать на алюминиевую ленту — это НЕ герметизация! Алюмолента отваливается при первом же температурном цикле и не держит давление. Годится только как временная защита при монтаже утеплителя.

Специальные применения и контроль качества

Системы дымоудаления

По белорусским нормам СТБ 11.13.14-2009, а также с учетом новых требований, вводимых с 7 июня 2025 года, системы дымоудаления должны иметь класс герметичности не ниже C, что подтверждается приемо-сдаточными и периодическими испытаниями.

ГермоВентК для пожарных систем:

• Выдерживает высокие температуры: +70°C постоянно
• Кратковременно до +200°C при пожаре
• Полностью отверждается — никаких “сырых” участков

Как проверить качество работы

Три этапа контроля:

1. Глазами: все швы сплошные, без пропусков
2. Тепловизором: при разности температур от 5°C видны все “мостики холода”
3. Приборами: замеряем фактические утечки при рабочем давлении в соответствии с методикой СТБ 2522-2018 и оформляем акт по форме приложения П к СП 4.02.07-2024.

Нормативная база для профессионалов

Экономика проекта: сколько это стоит и когда окупается

Реальные цифры по Беларуси

Вот что показывает практика последних лет:

Тип здания	Площадь	Вложения в ГермоВент	Экономия за год	Через сколько окупается
9-этажка советская	3 600 м²	15 тысяч рублей	12,5 тысяч в год	14 месяцев
Офисный центр	8 500 м²	35 тысяч рублей	28 тысяч в год	15 месяцев
Торговый комплекс	25 000 м²	95 тысяч рублей	75 тысяч в год	чуть больше года
Промышленный склад	12 000 м²	45 тысяч рублей	38 тысяч в год	14 месяцев

Долгосрочная перспектива (10 лет)

Если считать не только первоначальные затраты, но и обслуживание:

• ГермоВент: 25 тысяч рублей сразу + 3 тысячи на обслуживание = 28 тысяч за 10 лет
• Дешевые аналоги: 18 тысяч + 8 тысяч обслуживание + 15 тысяч на замены = 41 тысяча за 10 лет

Итог: ГермоВент экономит треть расходов за жизненный цикл системы.

Матрица выбора для профессионалов

Для монтажников: что когда использовать

Ситуация на объекте	Какой продукт брать	Особенности работы
Герметичная шинарейка есть	ГермоВентФП (“колбаса”)	Только углы, экономия времени 40%
Обычная дешевая шинарейка	ГермоВентК (кистевой)	Весь периметр + подъем на 3-5 мм
Большой объект (больше 500 м²)	ГермоВентСП (распыление)	100 м² в час, равномерно
Больница, школа, фармзавод	ГермоВентК + герметичная шинарейка	Класс C-D обеспечен
Плохая завальцовка по длине	ГермоВентФП по фланцу	Пистолетом снаружи или кистью изнутри

Типичные ошибки и как их избежать

❌ Что делать нельзя:

• Мешать ГермоВентК меньше 10 минут (не схватится нормально)
• Работать на морозе без предварительного прогрева
• Наносить на мокрые поверхности (полиуретан вспенится)
• Разбавлять растворителями (испортите материал)

✅ Как правильно:

• Точно 10 минут мешать при 300-350 оборотах
• Зимой прогревать герметик в теплом помещении
• Влажные поверхности можно, мокрые — нельзя
• Никаких добавок — герметик уже готов к работе
