Герметичность воздуховодов — ключевой фактор энергоэффективности ) и безопасности вентиляционных систем. Утечки воздуха увеличивают затраты на отопление и охлаждение, снижают качество микроклимата и ускоряют износ оборудования. ООО «Энергетическое агентство» использует передовые методики испытаний по СП 4.02.07-2024, СТБ 2522-2018, обеспечивая соответствие стандартам и высокую точность. В этой статье мы разберем, как правильно проверить герметичность воздуховодов, какое оборудование применяется, как часто проводить испытания, почему это важно для объектов в Минске и Гомеле, и как оформить результаты.
Как проверить герметичность воздуховодов: основы методики
Как проверить герметичность воздуховодов?
Проверка герметичности воздуховодов регулируется стандартами СП 4.02.07-2024 (пункт 6.9), СТБ 2522-2018 . Цель испытаний — определить класс герметичности (A, B, C, D) и выявить утечки воздуха. Процесс включает нагнетание воздуха под давлением и измерение потерь. Наши специалисты тестируют минимум 10% системы, как требуют стандарты, обеспечивая точность до ±3%. Например, для класса B допустимая утечка составляет не более 1,32 л/с·м² при давлении 400 Па.
Методика включает использование профессионального оборудования и визуальных методов, таких как дымогенераторы, для обнаружения микроутечек. Это особенно важно для сложных вентиляционных систем в промышленных зданиях или жилых комплексах.
Этапы испытаний воздуховодов на герметичность
Процесс проверки герметичности состоит из следующих этапов:
- Подготовка: Герметизация участка воздуховодов, проверка фланцевых соединений и швов.
- Нагнетание воздуха: Создание давления от 400 до 2000 Па в зависимости от класса герметичности.
- Измерение утечки: Фиксация расхода воздуха (м³/с) с точностью ±3% с помощью специализированного оборудования.
- Анализ результатов: Сравнение данных с нормами СТБ 2522-2018.
- Оформление акта: Составление документа с указанием давления, утечек и класса герметичности.
Например, в Минске мы провели испытания в офисном здании площадью 200 м², выявив утечку 0,8 л/с·м² при 1000 Па, что позволило достичь класса C и сэкономить 4000 BYN за отопительный сезон.
Как проверить герметичность с помощью оборудования?
Для испытаний мы используем современное оборудование, соответствующее международным стандартам:
- Ductester 451: измеряет давление до 5000 Па с точностью ±3%.
- FanTestic Pro: анализирует данные в реальном времени.

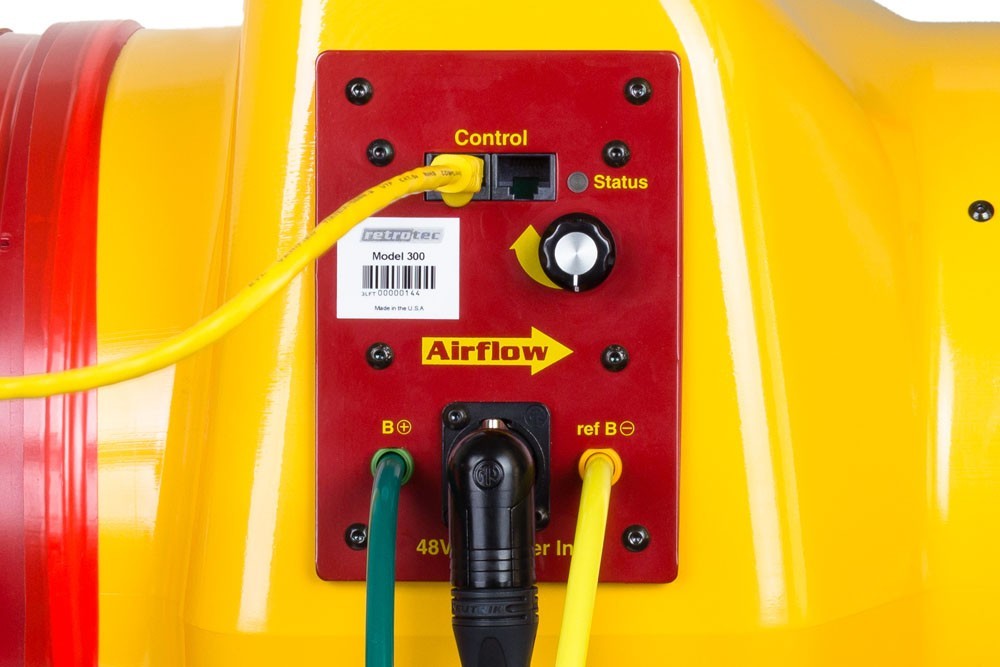

- Retrotec 7100: обеспечивает тестирование крупных систем.
- Дымогенераторы: выявляют скрытые утечки визуально.
Процесс проверки включает нагнетание воздуха в систему, фиксацию потерь и проверку деформаций. Дымогенераторы особенно эффективны для сложных конструкций, таких как воздуховоды в промышленных зданиях Гомеля, где визуальное обнаружение утечек упрощает диагностику.
Таблица классов герметичности
| Класс | Утечка (л/с·м² при 400 Па) | Применение |
|---|---|---|
| A | ≤ 0,27 | Высокоточные системы (лаборатории, больницы) |
| B | ≤ 1,32 | Общественные здания (офисы, школы) |
| C | ≤ 2,7 | Промышленные объекты |
| D | > 2,7 | Системы с низкими требованиями |
Класс герметичности выбирается в зависимости от назначения объекта. Например, для жилых домов в Минске чаще требуется класс B, а для промышленных объектов в Гомеле — класс C.
Проверка герметичности дымогенератором
Проверка герметичности дымогенератором — эффективный метод для визуального выявления утечек. Дым под давлением подается в воздуховоды, а специалисты фиксируют места его выхода. Этот метод соответствует СТБ 1077-2006 “Системы вентиляции. Правила контроля герметичности” и ТКП 45-3.02-295-2012 “Вентиляция, кондиционирование воздуха и отопление”, и особенно востребован для сложных систем в Минске, таких как многоуровневые вентиляционные сети в торговых центрах.
Преимущества метода:
- Высокая точность обнаружения микроутечек.
- Простота визуальной диагностики.
- Применимость для систем любой сложности.
Например, в Гомеле мы использовали дымогенератор для проверки воздуховодов в производственном цехе, выявив утечки в 5% соединений, что позволило сократить энергозатраты на 10%.
Испытания воздуховодов на герметичность в Беларусь регулируются
Испытания воздуховодов на герметичность в Республике Беларусь регулируются следующими нормативными документами:
СТБ 1423-2003 «Воздуховоды. Технические требования и методы испытаний» устанавливает:
- Методы определения герметичности воздуховодов при избыточном давлении
- Классификацию воздуховодов по степени герметичности
- Требования к испытательному оборудованию
ТКП 45-5.04-43-2006 «Системы вентиляции и кондиционирования воздуха. Правила проектирования» определяет:
- Допустимые значения коэффициента воздухопроницаемости для различных классов герметичности
- Методику проведения испытаний при рабочем давлении от 100 до 1500 Па
- Требования к точности измерительных приборов (погрешность не более ±2,5%)
СНиП 3.05.01-85 «Внутренние санитарно-технические системы» дополнительно регламентирует:
- Порядок приемки систем вентиляции после монтажа
- Критерии оценки качества герметизации соединений
Данные нормативы обеспечивают соответствие систем вентиляции требованиям энергоэффективности и качества внутреннего воздуха согласно строительному законодательству Республики Беларусь.
Наши специалисты используют оборудование Ductester 451 и Retrotec 7100, сертифицированное для соответствия СТБ. Например, для системы класса B при давлении 400 Па мы фиксируем утечки не выше 1,32 л/с·м², что соответствует стандарту. Это позволяет гарантировать юридическую значимость результатов для объектов в Минске и Гомеле.
Периодичность проверки герметичности
Как часто нужно проверять герметичность воздуховодов?
Согласно ТКП и СН 2.02.07, испытания проводятся:
- При вводе объекта в эксплуатацию.
- Каждые 3–5 лет для систем классов A и B.
- По необходимости при выявлении повышенных энергозатрат или жалоб на микроклимат.
Для промышленных объектов в Гомеле мы рекомендуем ежегодные проверки, чтобы минимизировать теплопотери и обеспечить безопасность. В Минске, где много новых жилых комплексов, проверка при вводе в эксплуатацию обязательна для соответствия стандартам энергоэффективности.
Практическое значение испытаний для зданий
Испытания герметичности воздуховодов снижают энергозатраты на 20–30%, улучшают микроклимат и продлевают срок службы вентиляционных систем. Утечки воздуха увеличивают нагрузку на оборудование, ускоряя его износ и повышая расходы на электроэнергию.
Пример: в Минске клиент после проверки герметичности системы класса B сократил расходы на отопление на 15%, что составило 5000 BYN за год. В Гомеле промышленное предприятие после устранения утечек снизило энергопотребление на 12%, продлив срок службы оборудования на 5 лет.
Проверка герметичности также связана с энергоаудитом зданий, который помогает выявить дополнительные источники теплопотерь (ссылка на энергоаудит).
ГОСТ испытания воздуховодов
Испытания воздуховодов на герметичность выполняются согласно СТБ ИСО 14155-2013 «Воздуховоды. Испытания на герметичность», который устанавливает:
- Методы испытаний с применением избыточного давления воздуха
- Классификацию герметичности воздуховодов (классы A, B, C, D)
- Допустимые значения утечек воздуха для каждого класса герметичности
- Технические требования к испытательному оборудованию
- Порядок проведения измерений и обработки результатов
Дополнительно применяются требования:
- ТКП 45-5.04-43-2006 «Системы вентиляции и кондиционирования воздуха. Строительные нормы проектирования»
- СНиП 3.05.01-85 «Внутренние санитарно-технические системы» (действует в части, не противоречащей национальным стандартам)
Наши специалисты используют Ductester 451 и Retrotec 7100, чтобы обеспечить соответствие СТБ ИСО 14155-2013..
Проверка на герметичность воздухом
Проверка на герметичность воздухом — стандартный метод, соответствующий СП 4.02.07-2024. Воздух нагнетается в систему под давлением (400–2000 Па), а потери измеряются с помощью оборудования, такого как Ductester 451. Этот метод позволяет точно определить класс герметичности и выявить слабые места, такие как неплотные фланцы или швы.
В Минске мы провели более 50 проверок воздухом в 2024 году, выявив среднюю утечку 0,9 л/с·м² для систем класса C. Это позволило клиентам сократить расходы на отопление и улучшить качество воздуха в помещениях.
Оформление результатов испытаний
По итогам испытаний составляется акт в соответствии с приложением П СП 4.02.07-2024. Документ включает:
- Давление испытания (Па).
- Расход утечки (м³/с).
- Класс герметичности (A–D).
- Рекомендации по устранению утечек.
Пример: для системы площадью 100 м² при давлении 1000 Па утечка составила 0,8 л/с·м², что соответствует классу C. Акт оформляется в соответствии со стандартом BY/112 2.4999 и имеет юридическую силу для предоставления в надзорные органы Минска и Гомеля.
Услуги ООО «Энергетическое агентство»
ООО «Энергетическое агентство» предлагает полный спектр услуг по проверке герметичности воздуховодов:
- Испытания с использованием Ductester 451, Retrotec 7100 и дымогенераторов.
- Анализ результатов с помощью FanTestic Pro.
- Составление акта и рекомендаций по устранению утечек.
- Энергоаудит зданий для повышения энергоэффективности (ссылка на энергоаудит).
Свяжитесь с нами по телефонам +375(29)77-88-345, +375(29)77-88-543 или email: info@energo-audit.by (ссылка на контакты). Закажите проверку герметичности в Минске или Гомеле уже сегодня и сократите энергозатраты!
